Зенитные фонари

Понятие «зенитный фонарь» не ново по своей сути. Данные конструкции широко применялись еще в 80-х годах прошлого века при возведении больших производственных зданий, обеспечивая естественное освещение и экономию электроэнергии.

В наши дни, благодаря новым технологиям и используемым материалам, зенитные фонари несут не только функциональную нагрузку (в 1,5 раза большее, чем у вертикального остекления светопропускание, вентиляция, дымоудаление), но и эстетическую, придавая неповторимый облик зданию, начиная с плоских горизонтальных крыш и заканчивая сложными геометрическими конструкциями. Свое применение они находят не только в производственных зданиях, но и в торговых, офисных, спортивных и др. сооружениях. Зенитные фонари могут устанавливаться на прямые и наклонные крыши и иметь створки с различными способами открывания: механическое, электрическое, дистанционное.

При разработке зенитных фонарей возникает большое количество вопросов, требующих технического обоснования и решения. Например, где расположить конструкцию, как проработать узлы примыкания к зданию, где установить окна и вентиляционные системы, как осуществить проветривание и затемнение сада.

Конструкторское бюро компании «PromAl» разрабатывает и согласовывает КМ и КМД на зенитные фонари. Наличие большого опыта по реализации проектов с применением зенитных фонарей позволяет специалистам нашей компании давать ответы на все возникающие вопросы и выполнять конструкции любой архитектурной сложности.

При конструирование и производстве сложных крышных зенитных конструкций мы предпочитаем предпочитаем использовать систему профилей ТПСК- 60 ТатПроф:

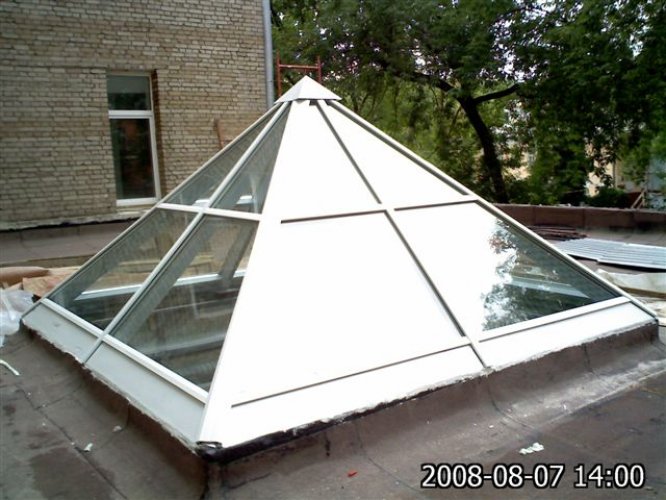

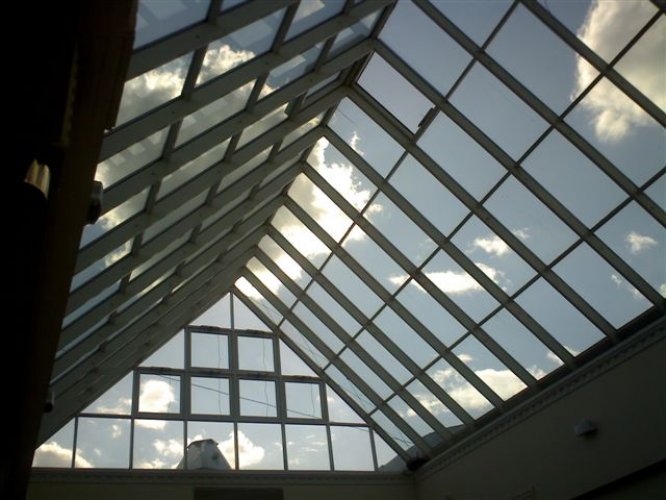

Серия ТПСК-60 предназначена для изготовления светопрозрачных покрытий различной
конфигурации: от односкатных и двускатных крыш до сложной геометрии куполов, арочных
сводов и пирамид.

В конструкциях применяется двухуровневый отвод влаги (для просочившейся воды, для отвода конденсата).

Ширина лицевой поверхности профилей 60 мм. момент инерции стоек от 109,15 до 796,03см4, ригелей от 27,08 до 158,96см4.
Используемое заполнение:
- стекло толщиной 6, стеклопакеты - 24, 32мм;
- поликарбонат.

Конструкции светопрозрачных крыш ТПСК-60 могут быть самонесущими или на каркасе.

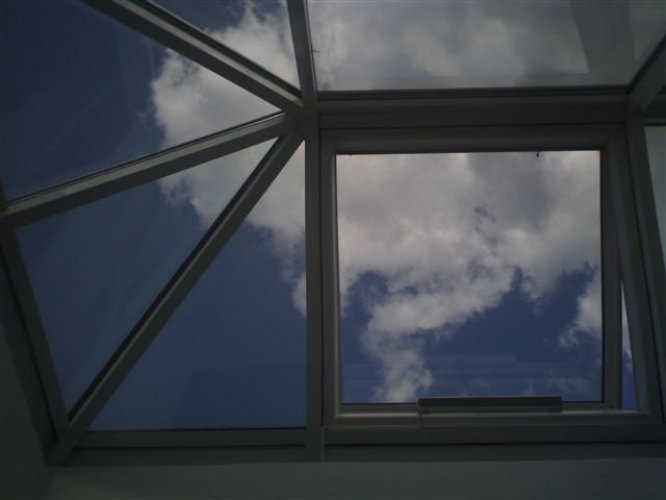

В серию встраивается конструкция вентиляционного люка ТПСК-60. Люк применяется для выравнивания давления снаружи и внутри помещения, обеспечения вентиляции и дымоудале- ния.

Открывание:
- ручное;
- полуавтоматическое (фрамужный прибор);
- автоматическое (электропривод).

В вентиляционном люке в качестве заполнения могут быть использованы стеклопакеты 24
и 32мм.
В люке ТПСК-60 используется трехкамерный профиль с полиамидным термомостом шириной
12мм.
Конструктивная ширина профилей - 53мм.


Благодаря техническим и эстетическим характеристикам люк может быть использован как створка с наружным открываниям в витражах серии ТП-50300.





Технические характеристики.



Профиль

Алюминиевые профили прессованные из алюминиевого сплава 6063 по ГОСТ 22233-2001, геометрические размеры соответствуют нормальной точности изготовления по ГОСТ 22233-2001. В качестве защитно-декоративного покрытия алюминиевых профилей используется полимерно- порошковое покрытие. Цвет покрытия по каталогу цветов RAL.

Заполнение
Для заполнения светопрозрачной части применяется стекло толщиной 6мм заполнение с упрочняющей пленкой, стеклопакеты однокамерные толщиной 24мм, и двухкамерные толщиной 32мм (верхнее стекло - закаленное, нижнее - ”триплекс”) с обязательной установкой опорных подкладок. Непосредственное соприкосновение стекла с алюминиевыми деталями не допускается.
Несветопрозрачное заполнение выполняется из сэндвич-панелей (пенополистирола в комбинации со стальным оцинкованным листом 0.55мм).
Комплектующие
Для герметизации соединений строительных алюминиевых конструкций применяются уплотнители на основе EPDM, выполненные в соответствии с ТУ 2549-008-00149297-98, гр. С.
Материал пластмассовых изделий:
- ПВХ УВ-10 ТУ 6-01-737-76
- Полиэтилен 204-15 Сорт 1 ГОСТ 16338-77
- Полипропилен ТУ-Т-06-В-03-93
Крепеж
В конструкциях системы Татпроф используются винты самонарезающие стальные оцинкованные
(ВС 4х18 DIN 7981 и др.).
Для крепления стеклопакетов и сендвичей прижимами, применяются винты самонарезающие из нержавеющей стали (ВС 5,5х20 DIN 7976 A2 и др.).
Монтаж
Монтаж осуществлять в соответствии с инструкциями по монтажу.
Стальные элементы конструкций, соприкасающиеся с алюминиевыми деталями, должны быть оцинкованы. Толщина цинкового покрытия не менее 15мкм.
